联系人：丁先生
手 机：13921835998
电 话：0515-85531999
传 真：0515-85936868
Q Q：542858909
邮 箱：dtfhly@163.com
地 址：江苏东台市台南工业园区16号
网 址：www.dtfhly.com

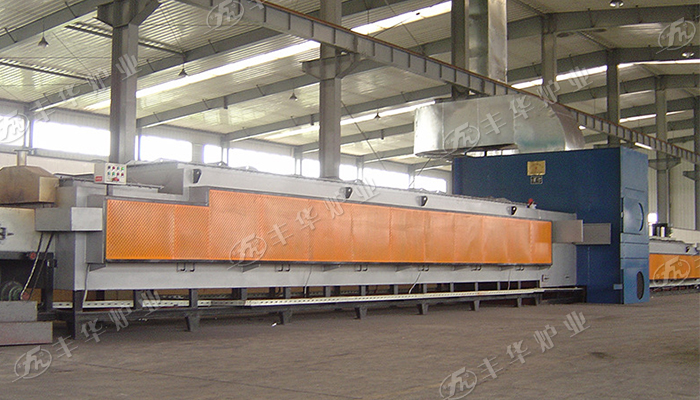

等温正火炉是否能改造为调质炉吗?
一般正火，是加热保温加空冷的过程；调质则是加热保温加高温回火的过程。作为结构钢的中碳碳素钢和中碳合金钢在调质之前多有一次正火，以便消除冷热加工应力，均匀组织，细化晶粒。加热温度多在850- 900℃之间。尺寸较大的工件，正火空冷后还要有一次高温回火，为的是消除加热应力。等温正火是正火的一种特例，是直接得到索氏体(细片状）的一种热处理方式。调质处理加热温度基本也就在这个温度段(800-900℃)，回火温度多在500-650℃。调质处理得到的回火索氏体为粒状或点状。用此炉改造为调质处理炉应当没问题，加热保温功能要求一致，加热温度合适。等温炉用于调质淬火后的高温回火也恰到好处，温度段刚刚好。
正火是将钢加热到Ac3 (或AcCM)以上适当温度（一般增加30-50℃），保温以后再空气中冷却得到珠光体类组织的热处理工艺。其目的是消除或改善坯料制备时所造成的各种组织缺陷，获得有利于切削加工的组织和硬度，改善组织中各组成相的形态和分布，细化晶粒，为热处理做好组织准备。常用作齿轮用钢的预先热处理，但因其冷却方式是在空气中连续冷却，珠光体类组织形成温度跨度大，组织均匀性差，硬度离散度大，机加工性能不好，容易导致热处理变形。因此，近年来汽车用齿轮钢件普遍采用等温正火，作为其预先热处理。
正火加热炉的落料口与中间冷却装置之间有一段裸露在空气中，落料口处设置有保温帘。 等温正火炉有时候启动冷却机构的冷却风扇时，会有一定量的风会进入正火加热炉的落料口造成温度下降。 等温炉的接料口处由于远离冷却风扇，故启动冷却风扇时对等温炉温度无影响。但等温炉1区应多设置一些加热装置，防止零件进去后温度下降过快。
产生的原因及危害：渗碳浓度突然过渡就是表面与中心的碳浓度变化加剧，不是由高到低的均匀过渡，而是突然过渡。产生此缺陷的原因是渗碳剂作用很强烈(如新配制的木炭，旧渗碳剂加得很少)，同时钢中有Cr、Mn、Mo等合金元素是促使碳化物形成强烈，而造成表面高浓度，中心低浓度，并无过渡层。产生此缺陷后造成表里相当大的内应力，在淬火过程中或磨削过程中产生裂纹或剥落现象。
