联系人：丁先生
手 机：13921835998
电 话：0515-85531999
传 真：0515-85936868
Q Q：542858909
邮 箱：dtfhly@163.com
地 址：江苏东台市台南工业园区16号
网 址：www.dtfhly.com

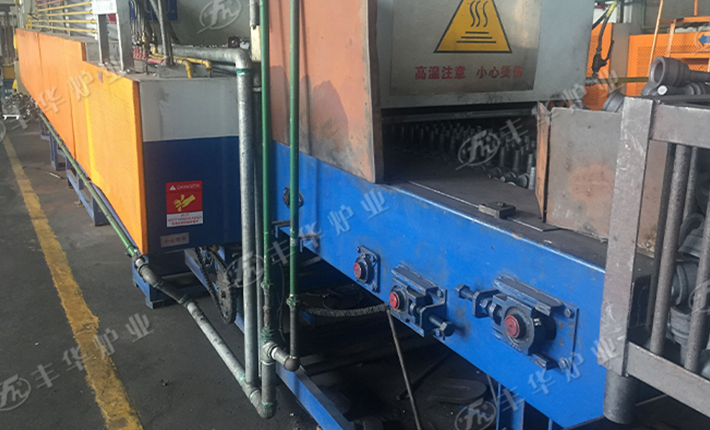

网带正火炉在金属热处理过程中，如何通过炉温均匀性控制提升工件正火质量？常见温度异常的预警与补偿策略有哪些？
一、炉温均匀性控制提升工件正火质量的关键方法
（一）加热元件布置优化
分区段独立控温设计
将炉膛沿长度方向划分为预热区、保温区、冷却区等独立温控段（如 3-5 段），每段配置独立的温度传感器（如 K 型热电偶）和加热元件（如电阻丝、硅碳棒）。
原理：通过 PLC 或 DCS 系统对各段温度进行闭环控制，适应工件从入炉到出炉的温度梯度需求（如预热段缓慢升温至 Ac3 以上 30-50℃，保温段维持均匀高温）。
案例：齿轮正火时，预热段升温速率控制在 50-80℃/h，避免因温差过大导致变形；保温段炉温波动控制在 ±5℃以内，确保奥氏体均匀化。
加热元件分层与交错布局
采用上下双层加热元件（如炉顶和炉底均布电阻丝），并呈交错式排列（非直线对齐），减少 “热点” 与 “冷点” 区域。
优势：配合网带横向振动或摆动功能（如加装振动电机），可消除工件堆叠导致的局部温度不均（如轴承套圈堆叠时的层间温差）。
（二）网带速度与工件装载量协同调节
动态速度匹配算法
通过红外测温仪实时监测工件表面温度，联动调节网带速度。例如：
当检测到工件温度低于设定值时，降低网带速度以延长保温时间；
温度过高时，提高速度减少受热时长。
装载量均匀性控制
采用定量送料装置（如振动给料机）确保工件在网带上单层均匀分布，避免堆积导致的传热受阻。
数据支撑：工件堆积密度每增加 10%，中心区域与表面温差可扩大 15-20℃，正火后硬度偏差增加 HRC 2-3。
（三）炉内气流循环强化
多组热风循环风机配置
在炉膛顶部或侧面安装可调速的离心风机，强制炉气循环（流速控制在 5-10m/s），并通过导流板引导气流垂直冲刷工件表面。
效果：可使炉温均匀性从 ±15℃提升至 ±5℃以内，尤其适用于复杂形状工件（如齿轮内孔的温度均匀性改善）。
废气排放与新鲜空气补充平衡
设定炉内微正压（50-100Pa），通过废气调节阀定期排出燃烧产物（如 CO₂、H₂O），同时补充干燥空气，避免炉气成分变化影响传热效率。
