网带正火炉加热系统的核心部件及不同材质网带对热处理效果的影响

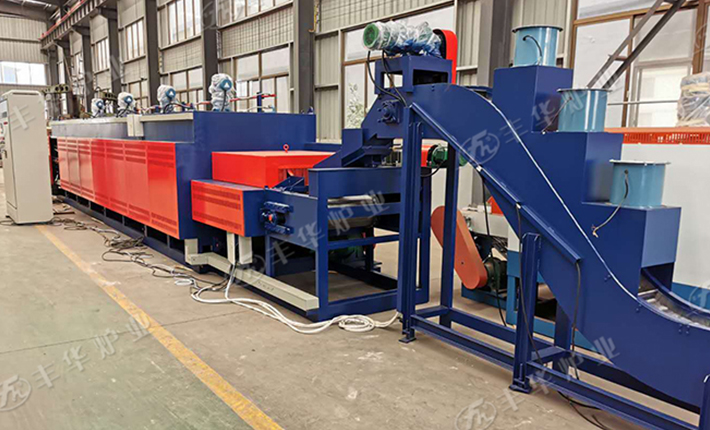

网带正火炉是金属热处理领域的关键设备，通过连续式网带输送实现工件的自动化正火处理，广泛应用于汽车零部件、标准件、五金工具等行业。其加热系统的性能直接决定正火质量（如晶粒细化、硬度均匀性），而网带作为输送与承载核心，材质选择对热处理效果和设备寿命至关重要。以下从加热系统核心部件和网带材质影响两方面展开分析。

一、网带正火炉加热系统的核心部件组成

网带正火炉的加热系统需实现 “精准控温、均匀加热、稳定输送” 三大功能，由机械结构、加热元件、温控系统等协同构成，核心部件包括：

（一）炉体结构：热量约束与均匀性保障

炉壳与保温层

炉壳采用 Q235 钢板焊接而成（厚度 8-12mm），需具备足够刚性以防止高温变形；内侧铺设多层保温材料，从内到外依次为：0.2mm 厚耐高温不锈钢板（防止保温材料脱落）、100-150mm 厚硅酸铝纤维模块（耐温 1200℃，导热系数＜0.1W/(m・K)）、50mm 厚轻质隔热砖（降低炉体热损失）。保温层设计需使炉壳表面温度≤60℃（环境温度 25℃时），热损失控制在 5% 以内。

加热室与导流结构

加热室是工件加热的核心区域，按温度区间可分为预热段（200-600℃）、加热段（600-950℃）、均热段（950-1050℃），各段独立控温。室内设置导流板（材质为 Cr25Ni20），通过引导热气流形成循环（流速 0.5-1m/s），减少横向温差（≤±5℃）。对于长工件（如轴类零件），加热室宽度需比工件长 100-200mm，避免两端温度偏低。

炉门与密封装置

进料口和出料口采用双道气动炉门（耐高温硅胶密封条），关闭时压力≥0.3MPa，确保炉内气氛不外泄（炉压维持在 5-10Pa 微正压）。进料口处加装红外线测温仪，实时监测工件初始温度，为预热段功率调节提供依据；出料口设置水冷套（水温≤30℃），防止高温辐射影响网带传动系统。

（二）加热元件：热量输出的核心载体

加热元件需满足 “高温稳定、热效率高、寿命长” 要求，按安装位置和功率分布分为：

辐射管加热器

主流采用电阻丝辐射管（材质为 Cr20Ni80），管径 50-80mm，单根功率 3-6kW，沿炉长方向均匀布置（间距 150-200mm）。辐射管通过法兰固定在炉壁，与工件保持 50-100mm 距离，避免直接接触导致局部过热。对于高碳钢正火（需 900-950℃），辐射管表面负荷控制在 1.5-2W/cm²，防止元件过快老化（使用寿命≥3000 小时）。

辅助加热装置

预热段可加装燃气燃烧器（天然气或液化气），适合工件初始温度低、批量大的场景（如冷镦件），升温速率可达 10-15℃/min，比纯电阻加热节能 30% 以上。燃烧器需配备比例阀和火焰监测器，确保空燃比稳定（天然气空气比 1:10），排烟温度控制在 200-300℃（通过余热回收装置预热助燃空气）。

温度监测元件

每段加热室安装 2-3 支热电偶（K 型或 S 型），测量精度 ±1℃，其中 1 支用于控制（与温控器形成闭环），1-2 支用于监测（超限报警）。热电偶插入深度为炉内宽度的 1/2，避免靠近加热元件导致测量偏差。炉顶预留测温孔，方便定期用红外测温仪（精度 ±2℃）校准热电偶。

（三）传动与温控系统：自动化运行的保障

网带传动机构

由驱动电机（变频调速，功率 1.5-5.5kW）、减速箱（速比 100-200）、主动辊、从动辊组成，网带张力通过从动辊的张紧装置调节（张力值 500-1000N，根据网带材质调整）。传动系统需保障网带线速度稳定（波动≤±0.5m/min），避免因速度突变导致工件加热不均。

温度控制系统

采用 PLC + 触摸屏控制，各加热段配置 PID 温控器（调节精度 ±1℃），可存储 100 组以上温度曲线（如 45 钢正火：860℃×30min，65Mn 钢：880℃×20min）。系统具备超温报警（偏差 ±30℃时切断加热）、断偶保护（热电偶故障时自动停机）、数据记录（每 10 秒存储一次温度和速度数据，保存期 1 年）功能。

二、不同材质网带对热处理效果的影响

网带作为工件的承载与输送介质，需在高温（600-1050℃）、周期性载荷条件下工作，其材质直接影响：①工件加热均匀性；②表面质量；③设备运行稳定性。常见网带材质及影响如下：

（一）Cr18Ni9 不锈钢网带（304 不锈钢）

材质特性：含 Cr18%、Ni9%，耐温≤800℃，常温抗拉强度≥520MPa，高温（800℃）强度降至 200MPa 左右，具有良好的抗氧化性（在空气介质中氧化速率≤0.1mm / 年）。

对热处理效果的影响：

适用场景：适合低碳钢（如 Q235）、铝合金等低温正火（≤750℃），网带表面光滑，可减少工件（如薄板件）的压痕缺陷（压痕深度≤0.01mm）。

局限性：在 800℃以上长期使用会出现晶间腐蚀，网带易脆化断裂（使用寿命约 1000-1500 小时）；且高温下易变形（伸长率＞5%），导致网带跑偏，工件加热位置偏移（横向温差可能增至 ±10℃）。

典型应用：五金冲压件、铝型材的低温退火与正火。

（二）Cr25Ni20 不锈钢网带（310S 不锈钢）

材质特性：含 Cr25%、Ni20%，耐温达 1100℃，高温（1000℃）抗拉强度≥150MPa，抗氧化性能好（在 1000℃空气介质中氧化速率≤0.05mm / 年），线膨胀系数（20-1000℃）为 16×10⁻⁶/℃。

对热处理效果的影响：

温度均匀性：因耐高温且变形小（长期使用伸长率＜3%），网带运行平稳，工件在加热室内位置稳定，纵向温差可控制在 ±3℃以内（优于 304 网带）。

表面质量：网带经固溶处理（1100℃水冷）后表面光洁度达 Ra1.6，与高碳钢工件（如轴承滚子）接触时不易产生粘连，工件表面粗糙度 Ra 可保持在 1.6 以下。

成本平衡：价格为 304 网带的 2-3 倍，但使用寿命延长至 3000-5000 小时（高温环境下为 304 网带的 3-4 倍），综合成本更低。

典型应用：中高碳钢（45 钢、40Cr）、轴承钢（GCr15）的正火处理。

（三）Cr20Ni80 合金网带（电阻丝材质）

材质特性：含 Cr20%、Ni80%，耐温 1000℃，高温强度高（1000℃时抗拉强度≥250MPa），但延展性较差（伸长率＜2%），焊接性能好（可采用氩弧焊拼接）。

对热处理效果的影响：

承载能力：网带可制成较密的编织结构（网孔尺寸 5×5mm），适合小件（如螺栓、螺母）输送，工件不易掉落，且网带与工件接触面积小，减少热阻影响（加热速率提升 5%-10%）。

抗氧化性：在含少量碳气氛（如天然气不完全燃烧）中易形成碳化铬，导致网带脆化，因此仅适用于空气介质正火，若处理渗碳件需额外通入氮气保护（氮气纯度≥99.99%）。

典型应用：标准件、小规格齿轮的批量正火。

（四）耐热钢铸造网带（如 ZG40Cr25Ni20）

材质特性：通过铸造成型，整体强度高（室温抗拉强度≥450MPa），耐温 1100℃，可制成板状或链节式结构，适合重载荷（单工件重量＞5kg）输送。

对热处理效果的影响：

载荷适应性：网带刚性好，输送重型工件（如汽车半轴）时无明显下垂（挠度＜5mm/m），工件受热均匀（径向温差≤±4℃），避免因弯曲导致局部过热。

表面光洁度：铸造表面粗糙度 Ra3.2-6.3，与精密工件接触可能产生划痕，因此多用于毛坯件正火，后续需机加工去除表面缺陷。

维护成本：重量大（比同尺寸不锈钢网带重 50%），驱动能耗增加 15%-20%，且损坏后需整体更换（无法局部修补），维护成本较高。

典型应用：大型锻件、厚壁管件的正火处理。

三、网带材质选择的核心原则

匹配工件材质与温度：低碳钢、铝合金选 304 网带（成本低）；中高碳钢、轴承钢选 310S 网带（耐高温、寿命长）；高温合金件（如耐热钢）需定制镍基合金网带（成本高但性能匹配）。

平衡载荷与网带强度：小件、轻载用 Cr20Ni80 编织网带（柔性好）；大件、重载用铸造耐热钢网带（刚性强）。

考虑气氛兼容性：空气介质可选任意材质；含碳、硫气氛需优先选 310S 或镍基合金网带，避免腐蚀。

经济性评估：按 “寿命 - 成本比” 选择，如 310S 网带虽单价高，但在 1000℃工况下的单位小时成本（采购成本 / 寿命）仅为 304 网带的 60%-70%。

结语

网带正火炉加热系统的核心部件通过协同作用实现精准控温与稳定输送，而网带材质的选择需兼顾耐热性、强度、成本与工件特性。实践表明，合理匹配网带材质可使正火工件合格率提升 3%-5%，网带更换周期延长 50% 以上，降低生产成本。例如，某汽车零部件厂将 45 钢齿轮正火的 304 网带更换为 310S 网带后，齿轮硬度均匀性（HV50 偏差）从 ±15 降至 ±8，网带寿命从 1200 小时延长至 3500 小时，年节省维护成本约 20 万元。
