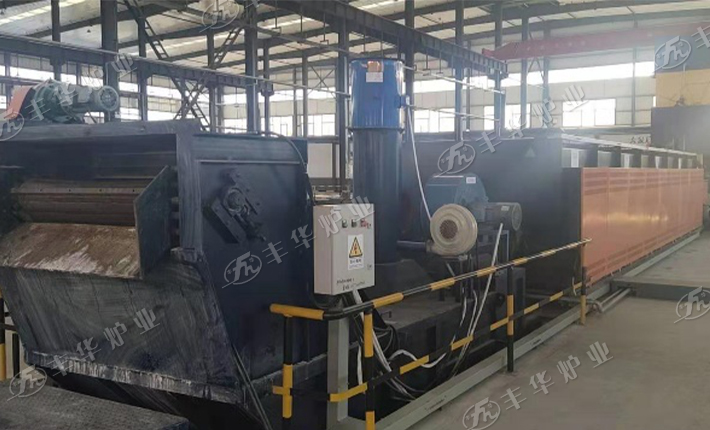

一、加热不均与硬度不达标的核心诱因：从运行参数到设备状态的全链条解析

加热不均（如工件表面与心部温差超标、同一批次工件温度差异大）与硬度不达标（偏高、偏低或波动大）本质是 “热输入与热输出失衡”，核心诱因集中在网带速度失控、控温系统失效、设备状态异常三大维度，需先明确关联逻辑才能精准破局。

（一）加热不均：温度场紊乱与热传递不足的双重影响

加热不均的直接表现是工件不同部位或同批次工件间的温度差超过 ±10℃，根源在于：网带速度波动导致工件在加热区停留时间不一致 —— 速度突然加快时，工件升温不充分；速度骤降时，局部过热。控温精度失效使加热区温度场紊乱 —— 加热管功率失衡（部分加热管烧毁未替换）导致局部低温区，或测温点布置不足无法监测盲区温度。设备结构缺陷加剧热传递偏差 —— 炉体密封不良导致冷风渗入形成局部低温带，网带跑偏使工件偏离加热中心区域，加热管间距过大造成温度梯度超标（相邻区域温差＞20℃）。此外，工件排布过密或堆叠会阻碍热气流循环，导致工件间受热不均，尤其齿轮齿根与齿顶的温差会随堆积程度加剧。

（二）硬度不达标：奥氏体化与冷却控制的协同失效

硬度偏低（如齿轮硬度＜180HBW）多因奥氏体化不充分 —— 网带速度过快导致保温时间不足，或控温偏低未达到 Ac3 以上临界温度，工件心部未完全转变为奥氏体，冷却后残留过多铁素体。硬度偏高（如轴类硬度＞220HBW）则源于冷却速度过快 —— 未按材质特性控制冷却速率，形成过细珠光体甚至微量马氏体。硬度波动大（同一批次差＞30HBW）的核心是加热不均与冷却不一致的叠加效应：部分工件因速度波动经历了完整保温，部分则未达温，或冷却系统风速 / 水压不稳定，导致不同工件的珠光体含量差异大。此外，工件材质成分波动（如碳含量偏差）也会影响硬度，但运行环节的参数失控是更常见的诱因。

二、网带速度优化：稳定热输入的核心控制

网带速度直接决定工件在加热区的升温与保温时间，是保障热输入均匀性的关键，需从 “基础设定、波动防控、动态适配” 三方面建立管控体系。

（一）基础速度精准设定：匹配工艺时间与工件特性

基础速度需基于 “加热区长度、工艺总时间（升温 + 保温）” 精准计算，而非仅凭经验估算。齿轮工件按 “模数 + 有效厚度” 细化：模数≤3mm、有效厚度 15mm 的小齿轮，工艺总时间约 45-60min，加热区长度 12m 时，基础速度设定为 0.2-0.27m/min；模数＞5mm、有效厚度 30mm 的大齿轮，工艺总时间延长至 90-120min，相同加热区长度下，速度需降至 0.1-0.13m/min。轴类工件按 “长径比 + 直径” 调整：直径≤50mm、长径比＜15 的短轴，速度可设为 0.15-0.2m/min；直径＞100mm、长径比＞20 的细长轴，速度需降至 0.1-0.12m/min，同时降低升温速率（5-8℃/min），避免热应力弯曲与加热不均。

设定后需通过 “试运转验证”：选取 3-5 件代表性工件，在表面粘贴测温贴片，跟踪其在加热区各段的温度变化，若实际升温时间比理论值缩短 10% 以上，说明速度过快，需下调 5%-10%；若保温阶段温度持续超温，则需适当加快速度。

（二）速度波动防控：从驱动到输送的全链路稳定

速度波动允许范围需控制在 ±5% 以内，超过 ±10% 会直接导致加热不均，需针对性解决驱动系统与输送机构的问题。驱动系统方面，优先选用 “变频调速电机 + 精密减速器” 组合，变频器控制精度需达到 ±0.01m/min，避免定速电机因电压波动导致的速度漂移；定期（每月）检查减速器润滑油油位与油质，油位不足或乳化会导致传动阻力增大，引发速度卡顿，需及时补充或更换锂基润滑脂。

输送机构方面，网带张紧度是关键 —— 下垂量超过 20mm 会导致网带打滑，需每周检查张紧装置，通过调节螺杆将下垂量控制在 10-15mm；对于长径比＞15 的轴类工件，必须加装 “导向托辊”，托辊间距按轴长设定（每 400-500mm 一组），且托辊转速需与网带速度同步（误差≤2%），防止轴类偏移导致的局部输送阻力增加，引发速度波动。此外，进料端需设置 “均匀布料器”，确保工件按预设间距（齿轮间距 10-15mm、轴类间距 20-30mm）排布，避免堆积导致的输送负荷突变。

（三）动态适配调整：响应工况与物料变化

实际运行中需根据 “工件温度反馈、材质波动” 动态微调速度，避免固化设定导致的适配不足。当测温贴片显示工件出口温度低于目标值 5℃以上（如目标 880℃，实际 872℃），且排除控温问题后，需降低速度 5%-8%，延长保温时间；若温度持续超温，则适当加快速度。当工件材质出现波动（如 20CrMnTi 碳含量从 0.2% 降至 0.18%），需下调速度 3%-5%，延长保温时间以弥补材质对奥氏体化的影响。

批量切换工件规格时，需重新计算并设定速度：从处理小齿轮切换至大齿轮时，若有效厚度从 15mm 增至 30mm，速度需减半，同时检查冷却系统是否适配新规格工件的冷却需求，避免 “速度调整但冷却未同步” 导致的硬度异常。

三、控温精度优化：构建均匀稳定的温度场

控温精度需保障加热区温度均匀性≤±5℃，测温误差≤±3℃，需从 “测温系统、加热调控、炉体密封” 三方面升级管控。

（一）测温系统升级：全区域覆盖与精准校准

测温点布置需消除监测盲区：加热区按 “三段式” 设置至少 3 个固定测温点（入口、中间、出口），每个测温点采用 “双支热电偶”（K 型或 S 型）冗余配置，防止单支故障导致的监测失效；对于长度＞15m 的加热区，需在中间段增设 1-2 个测温点，确保温度梯度可控。工件温度监测采用 “移动式测温贴片 + 红外测温仪” 组合：每批次随机选取 5% 的工件粘贴贴片，跟踪全流程温度；每日用红外测温仪（精度 ±1℃）对出口工件表面测温，与固定测温点数据交叉验证，偏差超过 5℃时立即校准。

校准周期需严格执行：固定热电偶每季度送计量机构校准一次，红外测温仪每月用黑体炉校准一次，确保测温数据准确稳定。发现热电偶漂移（如显示温度比实际高 10℃），需立即更换，避免基于错误数据的加热调控。

（二）加热调控优化：从单区控制到分段精准调节

采用 “分段独立控温” 模式，加热区每 3-4m 划分为一个独立控制单元，每个单元配备单独的温控器与加热管组，根据对应测温点数据调节功率。齿轮加热的预热段（500-600℃）功率控制在总功率的 30%-40%，避免快速升温导致的内外温差；升温段（700-800℃）功率提升至 60%-70%，加快升温速率；保温段（Ac3 以上 30-50℃）功率降至 20%-30%，维持温度稳定。轴类加热的渐变温度场通过 “入口至出口功率梯度提升” 实现：入口段功率 40%，中间段 60%，出口段 80%，避免细长轴两端与中间的升温速度差异。

加热管维护需及时：每月检查加热管外观，发现表面氧化剥落、变形或接线松动，立即更换；每半年用万用表检测加热管电阻值，与出厂值对比，偏差超过 10% 时需替换，确保各加热管功率均衡。对于燃气加热炉，需定期（每月）清理燃烧器喷嘴与换热器，避免堵塞导致的热输出不均。

（三）炉体密封与气流优化：减少温度场扰动

炉体密封不良会导致冷空气渗入或热空气泄漏，破坏温度场均匀性，需重点检查 “进料口、出料口、炉体拼接缝、轴孔” 四大部位。进料口与出料口采用 “双重密封”：内侧安装耐高温毛刷密封（耐温≥1200℃），外侧加装气动挡板，工件通过时挡板打开，无工件时关闭，减少散热；炉体拼接缝用高温密封胶（耐温≥1000℃）填充，每季度检查一次，出现开裂立即补封；轴孔处采用 “柔性石墨密封环”，避免网带驱动轴转动导致的热气泄漏。

热气流循环优化可提升温度均匀性：在加热区顶部与底部增设 “导流板”，引导热气流形成循环，避免局部死角；对于大型炉体（宽度＞1m），中间部位需加装 “轴流循环风机”，风速控制在 1-2m/s，促进热气流扩散，使上下层工件温度差控制在 5℃以内。
