联系人：丁先生
手 机：13921835998
电 话：0515-85531999
传 真：0515-85936868
Q Q：542858909
邮 箱：dtfhly@163.com
地 址：江苏东台市台南工业园区16号
网 址：www.dtfhly.com
网带正火炉加热温度调节指南：方法、原则与异常处理

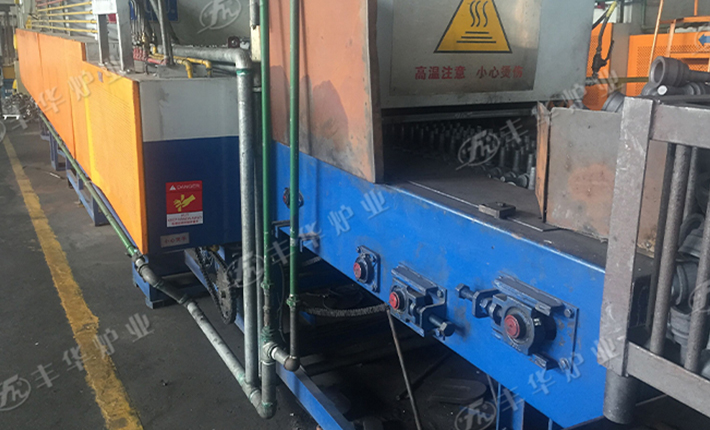

网带正火炉是金属工件（如汽车零部件、紧固件）实现正火处理的核心设备，加热温度直接决定工件的金相组织与力学性能 —— 温度过低会导致工件未充分奥氏体化，硬度不足；温度过高则易造成晶粒粗大、氧化脱碳，影响工件质量。调节需结合工件材质、工艺要求与设备工况，通过精准控制加热元件功率、网带速度等参数，实现稳定控温，同时避免调节不当引发设备故障或工件报废。
一、先明确：加热温度调节的核心依据与影响因素
调节加热温度前需先掌握两大核心依据，确保调节方向精准：
工件材质与工艺要求：不同材质工件的正火温度差异大，例如，45 号钢正火温度需控制在 820-860℃，20CrMnTi 需 860-900℃，高速钢则需 1050-1100℃；需严格按照工件热处理工艺卡设定目标温度，偏差需控制在 ±5℃以内（精密工件偏差≤±3℃），避免因温度不符导致工艺失效。
设备运行状态：需观察网带正火炉的实时运行参数，若炉内温度分布不均（如前后温差＞10℃），需先排查加热元件是否损坏、炉内气流是否通畅，再调节温度；若网带速度过快（工件在炉内停留时间不足），需适当提高加热温度或降低网带速度，确保工件充分加热，避免 “低温短时间” 导致的处理不彻底。
此外，加热温度还受炉内气氛、环境温度、工件装炉量影响：如采用可控气氛（如氮气保护）时，可适当降低加热温度（比空气气氛低 10-20℃），减少氧化；冬季环境温度低，炉体散热快，需适当提高加热元件功率补偿热量损失；装炉量过大（超过设备额定负荷的 120%）时，需延长加热时间或提高温度 5-10℃，避免炉内温度骤降。
二、分方式：手动与自动调节的实操步骤
网带正火炉加热温度调节主要有手动调节（适用于小型、间歇式生产）与自动调节（适用于大型、连续式生产）两种方式，具体操作如下：
1. 手动调节：通过温控器与功率开关控制，适配小批量工件处理
手动调节依赖人工操作温控器或加热元件开关，适合小批量、多品种工件生产（如小型机械厂），步骤如下：
第1步：确定目标温度与调节幅度
依据工件工艺卡设定目标温度（如 45 号钢设定 840℃），先查看炉内当前温度（通过炉顶热电偶温度计读取），若当前温度为 800℃，需升温 40℃，初期调节幅度控制在 20-30℃/ 次（避免温度骤升导致炉体损坏）；若当前温度为 860℃，需降温 20℃，幅度同样控制在 10-20℃/ 次。
第2步：通过温控器调节加热功率
网带正火炉温控器多为旋钮式或按键式，旋钮式温控器顺时针旋转可提高设定温度（对应加热元件功率增大），逆时针旋转降低设定温度（功率减小）；按键式温控器通过 “+”“-” 键调整目标温度，每按一次增减 1-5℃（可通过温控器菜单设置步长）。调节后需等待 15-30 分钟（炉内温度稳定需要时间），再观察实际温度变化，避免频繁操作。
第三步：单独控制分区加热元件
若网带正火炉分预热区、加热区、保温区（多区加热结构），可通过各区独立的功率开关调节局部温度。例如，预热区温度偏低（仅 750℃，目标 780℃），可单独打开预热区备用加热元件（或增大该区域功率）；保温区温度偏高（870℃，目标 840℃），可关闭该区域 1-2 组加热元件，实现 “分区精准控温”。
第四步：结合网带速度微调
若温度调节后工件仍未达标（如硬度不足），可适当降低网带速度（如从 1.5m/min 降至 1.2m/min），延长工件在炉内停留时间，配合当前温度实现充分加热；若工件氧化严重，可在保障温度达标的前提下，提高网带速度（缩短高温停留时间），减少氧化脱碳。
2. 自动调节：依托温控系统与传感器，适配大批量连续生产
自动调节通过温度传感器实时监测炉内温度，由 PLC 控制系统自动调整加热功率，适合大批量、单一品种工件连续生产（如汽车零部件厂），核心是 “传感器监测 - 控制器分析 - 执行器动作” 的闭环控制，具体如下：
第1步：搭建自动温控体系
在网带正火炉预热区、加热区、保温区分别安装 K 型或 S 型热电偶（耐高温、精度高），实时采集炉内温度数据；加热元件回路安装固态继电器（SSR）或交流接触器，作为执行器控制加热功率；所有设备接入 PLC 控制系统，搭配触摸屏实现参数设定与状态监控。
第2步：设定温度参数与控制逻辑
根据工件工艺要求，在触摸屏上设定各区目标温度（如预热区 780℃、加热区 840℃、保温区 820℃）、温度偏差阈值（如 ±3℃）及功率调节步长（如 5%/ 次）。设定控制逻辑：当某区域温度低于目标温度 - 3℃时，控制系统自动增大该区域加热功率（如从 60% 增至 65%）；当温度高于目标温度 + 3℃时，自动减小功率（如从 60% 降至 55%），避免超温。
第三步：联动网带速度与装炉量
自动系统可与网带变频器、装炉量传感器联动，若装炉量突然增加（如传感器检测到工件堆积），系统自动提高加热功率（如增加 10%-15%）并降低网带速度（如从 2m/min 降至 1.8m/min），防止炉内温度骤降；若装炉量减少，自动降低功率并提高网带速度，避免能源浪费。
第四步：定期校准与维护
每月用标准温度计（精度 ±1℃）校准热电偶，确保温度采集准确；每季度检查固态继电器、加热元件是否损坏（如加热元件断路会导致温度无法升高），及时更换故障部件；根据生产数据优化控制参数（如冬季可将预热区目标温度提高 5℃，补偿散热损失）。
三、守原则：避免调节误区，保障工件质量与设备安全
加热温度调节需遵循三大原则，防止因操作不当引发问题：
“循序渐进” 原则：无论手动还是自动调节，都需避免温度骤升骤降（如从 700℃突然升至 850℃），否则会导致炉衬开裂（耐火材料热胀冷缩不均），或工件因热应力过大产生变形、开裂；
“先升温后进料” 原则：启动网带正火炉时，需先将炉内温度升至目标温度并稳定 30-60 分钟（确保炉内温度均匀），再送入工件，避免 “冷炉进料” 导致工件加热不均；
“优先保工艺，再降能耗” 原则：调节温度时需优先保障工件工艺要求（如硬度、金相组织达标），再通过优化功率与速度降低能耗，不可为节省能源擅自降低温度，导致工件报废。
