网带正火炉厂如何把控工件加热均匀性？关键技术参数有哪些？

2025-07-04 15:51:11

次

网带正火炉厂如何把控工件加热均匀性？关键技术参数解析

网带正火炉通过连续式网带输送工件进行加热处理，其核心质量目标之一是保障工件加热均匀性 —— 避免局部过热、欠热或温差过大导致的力学性能不稳定（如硬度不均、变形超标）。工厂需从设备设计、工艺调控、过程监测三方面综合把控，以下是具体措施及关键技术参数：

一、把控工件加热均匀性的核心措施

1. 炉体结构与加热系统优化

炉膛分区加热设计：将炉膛按长度方向划分为预热段、加热段、均热段等独立区域，各区域配备独立温控装置，避免局部热量堆积。例如，加热段聚焦快速升温，均热段通过微调功率确保工件内外温度一致。

热风循环与导流设计：在炉膛顶部、底部或侧部安装高温风机与导流板，强制热风在炉膛内形成均匀湍流（而非自然对流），减少 “死角温差”。尤其针对复杂形状工件（如齿轮、轴承），需通过导流板引导热风包裹工件表面。

网带运行稳定性控制：采用变频调速电机驱动网带，确保工件在炉膛内匀速移动，避免因卡顿导致局部停留时间过长而过热。

2. 工件装料与排布规范

均匀布料原则：工件在网带上需均匀排布，避免堆叠、密集摆放或单边倾斜。例如，小件工件采用工装托盘分隔，大件工件保持间距≥工件厚度的 1/3，确保热风可穿透工件间隙。

工件朝向优化：对异形工件（如长轴类、带孔件），需调整摆放方向（如轴线与网带运行方向一致），减少热风流通阻力，避免凹槽、孔位等区域因气流不畅导致加热滞后。

3. 实时监测与动态调整

多点测温系统部署：在炉膛不同位置（如上层、中层、下层，入口、中部、出口）安装热电偶或红外测温仪，实时采集炉膛内空气温度及工件表面温度，数据同步至中控系统。

反馈调节机制：当某区域温差超过设定阈值（如 ±5℃）时，系统自动调节对应区域加热功率（如增大欠热区加热管输出、降低过热区功率），或微调网带速度延长加热时间。

二、常见问题与优化方向

若工件边缘与中心温差大：检查热风循环风机功率是否不足，或导流板角度是否需调整（如增加侧部出风口风压）。

若同批次工件温差超标：排查网带是否存在跑偏（导致工件偏向炉膛一侧受热），或分区加热功率设定是否与工件装载量匹配（如装载量增加时需同步提高加热功率）。

若复杂形状工件局部欠热：可采用 “局部补热” 设计（如在工件凹槽对应位置增设辅助加热管），或延长均热段停留时间。

通过严格控制上述参数并结合设备结构优化，网带正火炉可将工件加热温差稳定在工艺允许范围内，为后续淬火、回火等工序提供稳定的质量保障。

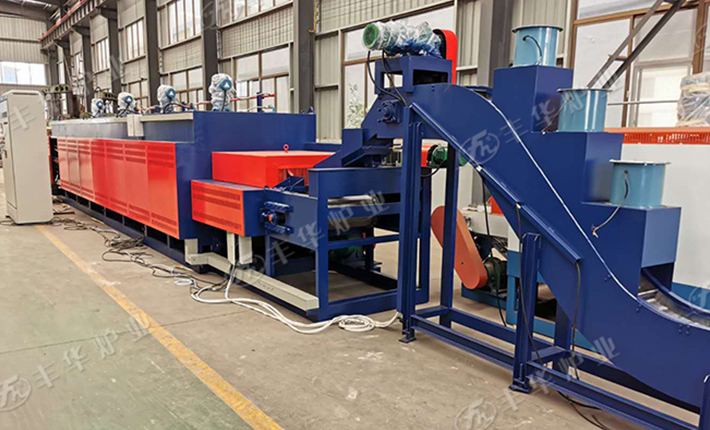

网带正火炉厂
